詳細解析無線壓力傳感器原理、線性度及選型

分享到：

作者來源:admin 發表時間：2022-10-25

導讀：無線壓力傳感器是一款低功耗、具有無線通訊功能的智能儀表，以先進的工業級MCU為核心，高品質的傳感器為采集前端，結合工業級無線GPRS數據模塊，利用成熟的GPRS網絡，實現現場儀表

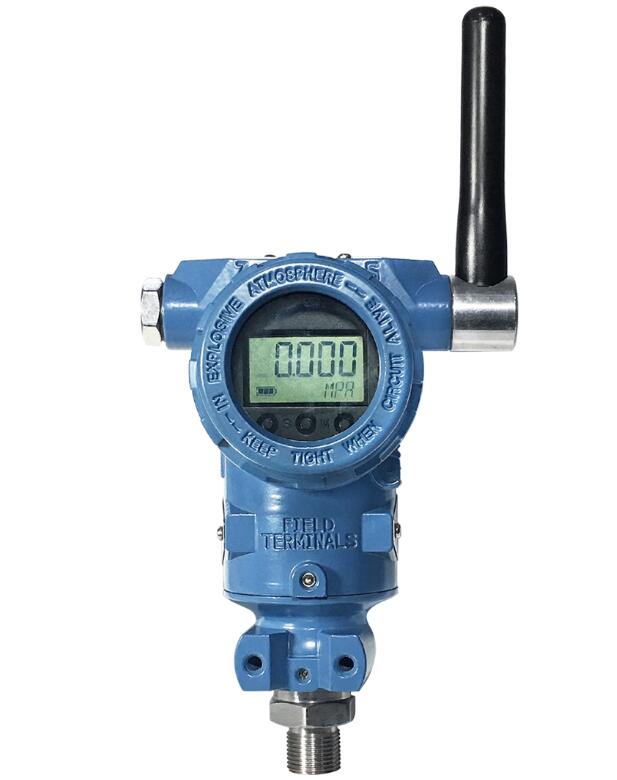

　　無線壓力傳感器是一款低功耗、具有無線通訊功能的智能儀表，以先進的工業級MCU為核心，高品質的傳感器為采集前端，結合工業級無線GPRS數據模塊，利用成熟的GPRS網絡，實現現場儀表數據到云端的無線傳輸。儀表按照設定間隔時間上報數據，客戶通過Web頁面實現遠程儀表配置和數據查閱，上傳下發數據均存進數據庫，便于后期查詢。通過互聯網PC或移動終端登錄相關網址即可獲取儀表數據，并實現對采集的數據統計、分析，形成報表和數據曲線，具有直觀、準確、高效的特點。基于GPRS公網的廣泛覆蓋，可實現大區域范圍內的眾多監測點的實時監測，如自來水管網壓力、高池液位、環境參量檢測、水文監測等等。

　　工作原理：

　　數字壓力傳感器采用壓阻式應變原理，它的核心部件電阻應變片是一種將被測件上的應變變化轉換成為一種電信號的敏感器件。它是傳感器的主要組成部分之一。電阻應變片應用最多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。通常是將應變片通過特殊的粘和劑緊密的粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。這種應變片在受力時產生的阻值變化通常較小，一般這種應變片都組成應變電橋，從而使阻抗的變化轉換成數字信號。
